QTZ125 minora krani

Maks. yuk ko'tarish quvvati: 10 t
Maks. bom uzunligi: 66 m
Maks. jib uchida yuk ko'tarish quvvati: 1,2t
Maks. erkin turish balandligi: 60 m

So'rov yuborish

Ta'rif

Texnik parametrlar

Mahsulotlar tavsifi

QTZ125 minora krani turli ilg'or texnologiyalarni qo'llash tufayli barqaror ishlash va ishonchli boshqaruvga ega. Bu 10-tonnali minora krani gidravlik oʻziyurar moslama, chastotani oʻzgartiruvchi burilish moslamasi va yuk koʻtarish balandligini cheklovchi, burilish oraligʻini cheklovchi va koʻp funksiyali cheklovchi kabi bir qator ishonchli xavfsizlik qurilmalari kabi turli qurilmalar bilan sozlangan.

Qo'shimcha braketni o'rnatish

(1) Halqa nurni minora tashqarisiga o'rang, so'ngra uni 16 M24 murvat bilan ulang va uni biriktiruvchi joyga ko'taring.

(2) Yuqori blok minora korpusiga mahkam bosilganligiga ishonch hosil qilish uchun halqa nuridagi sozlash murvatlarini sozlang.

(3) To'rtta tayanch novdasini ko'taring va uzunlik talablariga javob beradigan novdalarning sozlash murvatlarini sozlang.

(4) Minora krani o'qining vertikalligini tekshirish uchun teodolitdan foydalaning, keyin kerak bo'lganda tegishli og'irlikni ko'taring, yuk mashinasini harakatlantiring va old va orqa momentni muvozanatli holatga sozlang. Qo'shimcha ramka ostidagi minora tanasining vertikalligi 2/1000 dan oshmasligi kerak va biriktiruvchi ramka ustidagi osilgan qismning vertikalligi 4/1000 dan oshmasligi kerak. Vertikallikni sozlash to'rtta biriktirma qo'llab-quvvatlash majmuasi va yuqori blokning uzunligini sozlash orqali olinishi mumkin.

1. Qo'shimcha ramkaning to'rtta qo'llab-quvvatlovchi novdalari bir xil gorizontal tekislikda saqlanishi kerak va halqa nurlari minora korpusining standart qismidagi ko'ndalang tarmoqli novda holatiga o'rnatilishi kerak;

2. Qo'shimcha ramkaning tayanch tayog'ida odamlarning yurishi uchun tramplin o'rnatishga ruxsat beriladi, lekin og'ir narsalarni to'plash qat'iyan man etiladi;

3. Har bir bog'lovchi murvat mustahkam bo'lishi kerak. Sozlash vintlarini sozlagandan so'ng, ular yong'oq bilan qulflangan bo'lishi kerak. Ishlagandan so'ng, murvatlarni muntazam ravishda tekshirib turish kerak, agar bo'shashmaslik bo'lsa, ular shikastlanmasligiga ishonch hosil qiling, uni darhol sozlang;

4. Qo'shimcha romni o'rnatishda, agar minora korpusiga halqa to'sin o'rnatilgan joy ko'tarilish ramkasi bilan to'sib qo'yilgan bo'lsa va biriktirma ramkasini o'rnatish imkoni bo'lmasa, birinchi navbatda bir-ikki standart tugunni (shamol tezligi bilan) ko'tarishga ruxsat beriladi. to'rtinchi darajadan past) va undan keyin halqali nurni qo'shing, lekin bu vaqtda minora kranining ishlashiga ruxsat berilmaydi (faqat minora krani biriktirma kronshteni o'rnatilgandan va sozlangandan keyin normal ishlashi mumkin, lekin ruxsat berilmaydi. aylantiring.)

Mexanizmning spetsifikatsiyasi

Yuk ko'tarish	Kuz
	Yuk ko'tarish qobiliyati (t)	1.75	3.3	5	5	5	3.5	6.6	10	10	10
	Tezlik (m/min)	90	67.5	45	27	5.4	45	33.8	22.5	13.5	2.7
	Quvvat (kVt)	45
Burilish	Tezlik (d/daq)	0.6
	Quvvat (kVt)	2×3.7
Trolleybus	Tezlik (m/min)	0~60
	Quvvat (kVt)	5.5
Toqqa chiqish	Tezlik (m/min)	0.6
	Quvvat (kVt)	5.5
	Bosim (Mpa)	20
Umumiy quvvat (kVt)		57.9 (ko'tarilish mexanizmi dvigatelidan tashqari)
(t)		41.6

Og'irligi: yuk va ballastsiz er osti qismining og'irligi, eng uzun jib va maksimal erkin balandlikda.

Nima uchun bizni tanlaysiz

Loyiha standarti xalqaro birinchi darajali bo'lib, mahalliy etakchi, moslashtirilgan moslashtirish, raqamli dizayn, aqlli ishlab chiqarish liniyasi, moslashuvchan ishlab chiqarish, past uglerodli ishlab chiqarish, masofaviy foydalanish va texnik xizmat ko'rsatish, kontseptsiya sifatida tejamkor boshqaruv, qurilish texnikasining yangi aqlli konstruktsiyasini yaratish. maqsad sifatida, kelajakda yirik qurilish mashinalari zavodini qurish.

Issiq teglar: qtz125 minora krani, Xitoy qtz125 minora krani ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Oldingi

Qurilish Top-kit minora krani

Keyingi2

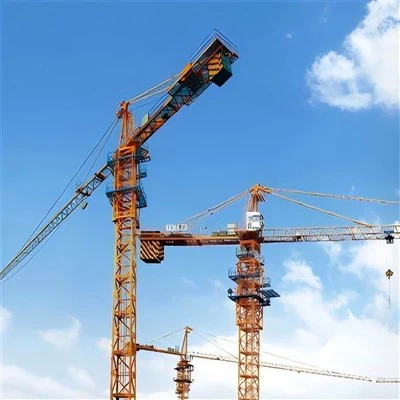

Topkit minora krani ZJ6018
